一、儀器概述：
1、采用平面化設計、鍵盤操作，一鍵多用。
2、無需另外接線，按測量鍵，即可自動測出發射功率、發射電壓、發射電流、接地電阻等參數。
3、對檢測全過程的信號強度，由內部線路進行歸一化處理，使各測段的防腐層漏點大小和絕緣電阻值具有可比性。
4、采用壓控振頻技術，使管位和漏點的信號強度反應更清晰。
5、音響、示值、模擬條形光標，顯示信號強度更直觀。
6、操作方便，使用簡單，易學易懂。
7、更適合野外檢測。
8、儀器電壓不足時自動關機，關機時自動切斷內部電源，節能效果顯著。
二、技術參數：
FJ-6型 | FJ-9型 | FJ-10型 | ||
發射機的技術指標 | 發射機 功率 | 0-25W，可自動調節 伺服控制 | 0-30W，可自動調節 伺服控制 | 0-35W，可自動調節 伺服控制 |
輸出阻抗匹配 | 5-500Ω,自動匹配 | 5-800Ω,自動匹配 | 5-1000Ω,自動匹配(更適合北方干旱、沙漠等土壤環境) | |
發射距離 | 0.03-5Km，可逐漸向5Km外移動 | 0.03-8Km，可逐漸向8Km外移動 | 0.03-10Km，可逐漸向10Km外移動 | |
工作電源 | 12V（12AH軍品鋰電池組） | |||
工作溫度 | -10℃ ~ +50℃ | -20℃ ~ +60℃ | -20℃ ~ +60℃ | |
控制系統 | DSP+矢量控制，支持系統升級 | |||
調節系統 | 數字式鍵盤控制 | |||
重量 | 3.0Kg(含電池) | |||
外形尺寸 | 276mm×227mm×98mm | |||
探管儀技術指標 | 靈敏度 | -65db | -85db | -85db |
位置偏差 | ≤5cm | |||
探管深度 | ≤6m | ≤8m | ≤10m | |
計距精度 | ≤測試距離的0.1% | |||
工作電源 | 9.6V鎳氫電池組 | |||
外形尺寸 | 165 mm×110 mm×68mm | |||
重量 | 0.9Kg(含電池) | |||
檢漏儀技術指標 | 檢漏精度 | ≥0.5mm2 | ≥0.25mm2 | ≥0.25mm2 |
位置偏差 | ≤5cm | |||
工作電源 | 9.6V鎳氫電池組 | |||
外形尺寸 | 165 mm×110 mm×68mm | |||
重量 | 0.9Kg(含電池) | |||
三、使用現場：

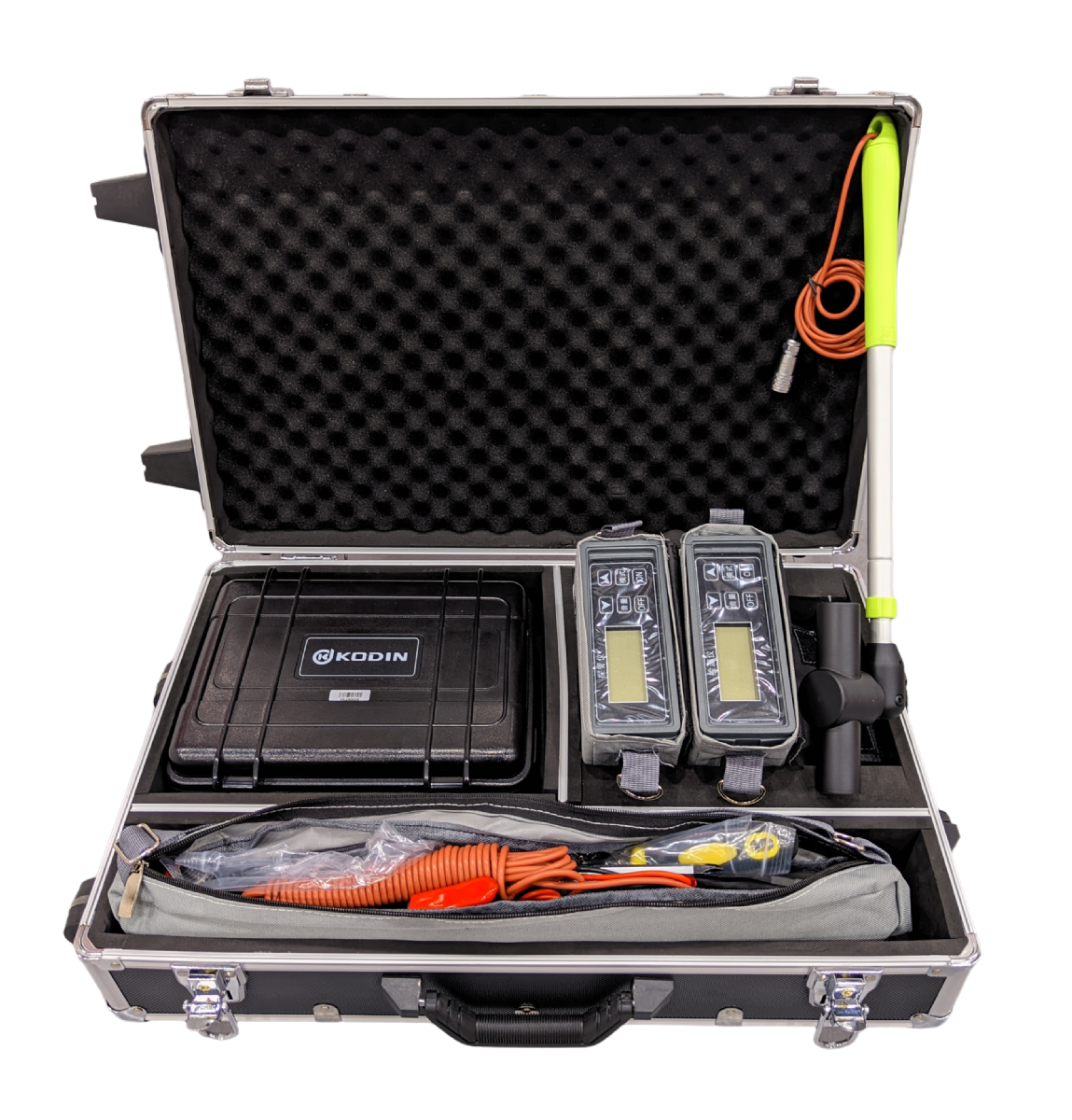

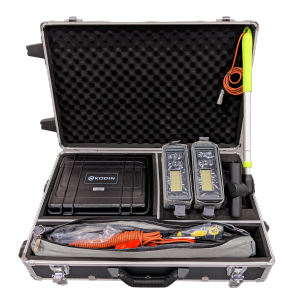

四、標配產品裝箱清單：
儀器的主件：
發射機一臺； 探管儀一臺； 檢漏儀一臺；
儀器的附件：
1、探桿 1根
2、檢漏線 1根
3、輸出線 1根
4、接地線 1根
5、接地棒 2根
6、小銼dao 1把
7、磁鐵 1個
8、12.6V充電器 1只
9、9.6V充電器 2只
10、隨機文件 1套
